6-35 kV交联聚乙烯绝缘电力电缆

产品分类：工程电缆
产品介绍：电缆用于额定电压3.6 (6)/6 kV、6.0 (8.7)/10 kV、8.7 (12)/15 kV、12 (18)/20 kV、21(26)/35 kV输配电系统，供输配电能之用。

立即采购

订购热线：4008088568

产品介绍

6-35 kV交联聚乙烯绝缘电力电缆
6~35 kV XLPE INSULATED POWER CABLE

一、用途 Uses
电缆用于额定电压3.6 (6)/6 kV、6.0 (8.7)/10 kV、8.7 (12)/15 kV、12 (18)/20 kV、21(26)/35 kV输配电系统，供输配电能之用。
The product is used for rated voltage of 3.6 (6) / 6 kV, 6.0 (8.7) / 10 kV, 8.7 (12) / 15 kV, 12 (18) / 20 kV, 21 (26) / 35 kV power distribution system, for transmission and distribution of electric energy use.

二、执行标准 Standards
本产品按照等效采用IEC 60502标准的GB/T 12706标准进行生产，阻燃类电缆符合国标GB/T 19666。
This product is used in accordance with IEC 60502 standard is equivalent to GB / T 12706 standard for production. Flame-retardant cable meets the national standard GB / T 19666.

三、使用特性 Product features
1、电缆导体高允许工作温度：正常运行时90 ℃，短路时（长5 s）为250 ℃。
Max. admissible temperature for conductor：90 ℃ under normal running condition，250 ℃ during short circuit（max. duration not exceeding 5s）.
2、U0按系统接地故障持续时间不同分为两类，见表3-1
第1类电缆——用于单相接地故障时间每次不大于1分钟的系统，亦可用于长不超过8 h，每年累计不超过125 h的系统。
第2类电缆——用于接地故障时间更长的系统，对电缆绝缘性能要求较高的场合，也应采用第2类。
U0according to system ground fault duration divided into two categories, see Table 3-1.
Class 1 cable -- time for single-phase ground fault is less than 1 minute each time the system can be used for no longer than 8 h, 125 h per year does not exceed the total system.
Category 2 cable -- longer for ground-fault system, the cable insulation applications requiring high performance, it should be Category 2.

表3-1 Table 3-1 单位（Units）：kV

体之间的额定工频电压（U） Conductor between the rated power frequency voltage (U)	设备高电压（Um） Maximum voltage equipment (Um)	电缆导体与屏蔽或金属套之间的额定工频电压（U0） Conductor shielded cable with metal cover or between the rated power frequency voltage (U0)
	设备高电压（Um） Maximum voltage equipment (Um)	第1类电缆 Class 1 cable	第2类电缆 Category 2 cable
6	7.2	3.6	6.0
10	12	6.0	8.7
15	17.5	8.7	12
20	24	12	18
35	42	21	26

3、电缆在环境温度不低于0 ℃条件下敷设时，无须预先加热，电缆的敷设不受落差限制。敷设时0.小弯曲半径：
Cable of not less than 0 ℃ ambient temperature under the conditions of laying, without pre-heating, cable laying is not drop restrictions. Minimum bending radius when laid:
单芯电缆（Single-core cable） 20（D+d）±5%mm
多芯电缆（Multi-core cable） 15（D+d）±5%mm
式中（Where）：D——电缆的实际外径（The actual diameter of the cable），mm
d——电缆导体的实际外径（The actual diameter of the cable conductor），mm

四、交联电缆的型号及主要用途（表4-1）XLPE cable types and the main purpose (Table 4-1)

表4-1 Table 4-1

型号 Type

名称 Name

主要用途 Main purpose

铜芯 Copper

铝芯

Aluminum

YJV

YJY

YJLV

YJLY

交联聚

乙烯绝

缘聚氯

乙烯或

聚乙烯

护套电力电缆

XLPE insulated PVC or PE sheathed power cable

适用于室内、

隧道、

电缆沟及管道中，

也可埋在

松散的土壤中，

不能承

受外部机械压力，

但可承

受一定的

敷设牵引。

Suitable

for indoor,

tunnel, cable

trench and

the pipe can also be

buried in

loose soil,

can not

withstand

external mechanical stress,

but can

withstand a

certain degree

of laying traction

ZC-YJV

ZC-YJY

ZC-YJLV

ZC-YJLY

阻燃交联聚乙烯绝缘聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated flame-retardant PVC or PE sheathed power cable

YJV22

YJV23

YJLV22

YJLV23

交联聚乙烯绝缘钢带铠装聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated steel tape armored PVC or PE sheathed power cable

适用于室内

、隧道、

电缆沟及地

下直埋敷设，

能承受机械

外力作用，

但不能承受

大的拉力。

Suitable for

indoor,

tunnels, t

renches and

underground

direct

burial cable

can withstand

external

mechanical

forces, but

can not afford

a big pull.

ZC-YJV22

ZC-YJV23

ZC-YJLV22

ZＣ-YJLV23

阻燃交联聚乙烯绝缘钢带铠装聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated steel tape armored flame retardant PVC or PE sheathed power cable

YJV32

YJV33

YJLV32

YJLV33

交联聚乙烯绝缘细钢丝铠装聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated thin steel wire armored, PVC or PE sheathed power cable

敷设在

竖井、

水下及具

有落差条

件下的场合，

电缆能承

受机械外

力作用和

相当大的

拉力。

Laid in the

shaft, and a

drop of water

under the

conditions

of the occasion,

the cable can

withstand

external

mechanical

forces and

considerable

tension.

ZＣ-YJV32

ZＣ-YJV33

ZＣ-YJLV32

ZＣ-YJLV33

阻燃交联聚乙烯绝缘细钢丝铠装聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated thin steel wire armor flame-retardant PVC or PE sheathed power cable

YJV42

YJV43

YJLV42

YJLV43

交联聚乙烯绝缘粗钢丝铠装聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated thick steel wire armored, PVC or PE sheathed power cable

适用于

水中、

海底、

落差

较大

及需跨

越的

场所等。

较之细钢

丝铠装

电缆，

粗钢丝

铠装

电缆能

承受

更大的拉力

For water,

sea, across

the gap and

the

need for

larger

premises

and so on.

Than thin

steel wire

armored

cable, thick

steel wire

armored

cable can

withstand

greater tension。

ZＣ-YJV42

ZＣ-YJV43

ZＣ-YJLV42

ZＣ-YJLV43

阻燃交联聚乙烯绝缘粗钢丝铠装聚氯乙烯或聚乙烯护套电力电缆

XLPE insulated thick steel wire armor flame-retardant PVC or PE sheathed power cable

注：我公司还可生产与上述型号电缆相对应的：

低烟低卤、低烟无卤型阻燃电缆，以及阻水型电缆。

Note： Our company can produce cables with the corresponding model:

low smoke and low halogen, low smoke zero halogen flame retardant cable, and water-blocking cable.

五、交联电缆的额定电压、芯数、截面范围（表5-1） XLPE cable rated voltage, core number, section range (Table 5-1)
表5-1 Table 5-1

额定电压 Rated voltage kV	第一类电缆Class 1 cable	3.6/6	6/10	8.7/15	12/20	18/30	21/35
额定电压 Rated voltage kV	第二类电缆Category 2 cable	6/6	8.7/10	12/15	18/20	-	26/35
导体截面范围 Conductor cross-section range mm2	单芯 Single	25-1200	25-1200	35-1200	50-1200	50-1200	50-1200
导体截面范围 Conductor cross-section range mm2	三芯 Three-core	25-400	25-400	35-400	50-300	50-300	50-300

六、电缆结构 Cable structure

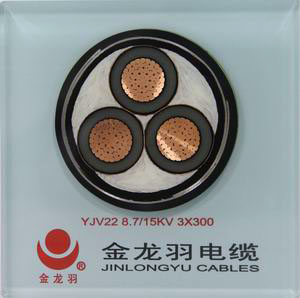

1、6～35 kV交联电缆实物样品 6～35 kV XLPE cable in-kind samples

中低压电缆样品组 Sample group of low-voltage cable

2、6～35 kV交联电缆结构示意图 6 ~ 35 kV XLPE cable schematic

Single core XLPE cable                       Three-core XLPE cable
图中（Figure）：1--导体 Conductor                      图中（Figure）：1--导体Conductor，
2--导体屏蔽 Conductor shield                           2--导体屏蔽Conductor shield， 3--绝缘Insulation，
3--绝缘 Insulation                                    4--绝缘屏
